一、用于皮革染色的常用染料
 1.酸性染料
       酸性染料大都是芳香族化合物的磺酸鈉鹽（有的帶有羧基-COOH），分散在水溶液中形成有色陰離子，酸性染料分子小，滲透力強，易擴散到皮革內部，有利于染透皮革，是皮革染色最常用的染料之一。從化學結構看，酸性染料主要有芳香基甲烷染料、醌亞氨基染料、蒽醌染料、偶氮染料和硝基染料。酸性染料具有很好的耐光性，由于酸性染料帶負電荷，適合于染表面帶正電荷的鉻鞣革及其它金屬鞣革。在酸性介質中，酸性染料可以染蛋白纖維（皮革、毛皮、羊毛、絲）和聚酰胺纖維。
 （1）強酸性染料
       強酸性染料在酸性介質中可染皮革及毛皮。強酸性染料分子結構簡單，分子量低，含有磺酸基或羧基，對皮革親和力不大，染料在皮革上能勻移，因此可以染得均勻色澤。
       強酸性染料染色時，雖然色澤鮮艷，勻染性好，但染色不深，耐濕處理牢度不好，為此人們對強酸性染料作了改進，制成了弱酸性染料。
 （2）弱酸性染料
       弱酸性染料分子結構較強酸性染料復雜，對皮革親和力大，在弱酸性介質中能對皮革進行染色。染色時染料分子與皮革纖維分子除有離子鍵、氫鍵等極性鍵結合之外，還有分子間非極性范德華吸引力而相互結合。
       弱酸性染料價格便宜、滲透性好、上染力強、色譜齊全，可染出鮮亮的色調，是皮革染色最常使用的染料。也可與其他染料配合，用于皮革染色。
 2.直接染料
       直接染料也是皮革染色的常用染料之一。從化學結構講，直接染料大多數是芳香族化合物的磺酸鈉鹽，在水中離解成陰離子染色基，在電解質作用下直接對皮革纖維進行染色。直接染料對纖維素纖維、兩性特點的纖維同樣有親和力。
       直接染料一般具有比酸性染料大而長的線型大分子，滲透力小于酸性染料，顏色鮮艷性也不如酸性染料，但比酸性染料有更好的遮蓋能力，對銘鞣革具有很好的表面染色效果，是皮革主要的“表面著色”染料。
       直接染料色譜齊全、勻染性好、拼色簡易、色澤濃厚、使用方便，因此在皮革加工上得到了廣泛應用，常與酸性染料配合用于各種皮革的染色。
 3.金屬鉻合染料
        最早皮革所用的染料絕大多數是從紡織行業移植過來的，隨著皮革化工的發展，出現了以金屬絡合染料為代表的皮革專用染料。它具有較高的堅牢度、可配伍性和勻染性，在皮革上得到越來越廣泛的應用。根據其分子結構特點可以分為以下兩組：
 （1）1:1型金屬絡合染料
       由1個金屬原子與1個染料分子結合形成的絡合染料稱為1:1型金屬絡合染料。這類染料具有良好的堅牢度、飽滿鮮艷的顏色，相互間能很好地混配，從而得到寬廣的色譜，同時具有良好的耐光、耐洗性和勻染性。主要用于毛皮、直絲和皮革的染色。
 （2）1:2型金屬絡合染料
       由1個金屬原子和2個分子的染料結合形成的絡合物染料稱1:2型金屬絡合染料。1:2型金屬絡合染料也稱中性染料，不僅彼此間能很好混合，而且能和其它類型的染料混合使用。這一組染料具有良好的耐光、耐濕和耐汗性，對植物或結合鞣革也具有良好的著色性。由于它們的分子相對較大，透染能力有所下降。1:2型金屬絡合染料有粉狀和液態（洗衣店稱染水），液態的優點是不產生染料粉塵，便于計量加料，更為重要的是液體染料中鹽分含量低。
       以金屬絡合染料為代表的皮革專用染料，具有較高的堅牢度、可配伍性和勻染性，在皮革上應用越來越廣泛。
       可用于皮革染色的染料還有媒染染料、活性染料、堿性染料、硫化染料、氧化染料及可溶于有機介質的染料等。
 二、皮革染色對染料的基本要求
       由于皮革是一種不同于毛紡、棉紡、紙張和紡織品的特殊的生物改性材料，因此對所用的染料有一些基本要求。
 1.耐堿性
       已溶解的染料對較稀的堿如純堿或氨水應具有一定的穩定性，不允許形成色沉。
 2.耐酸性
       不同的染料對酸敏感程度不一，如酸性染料對酸較為敏感，加酸后易使之形成“色淀”而起到固色作用，但其它染料對酸的敏感程度較小。
 3.染色強度
       染色強度表示染料對被染物著色能力的量度，是染料一項重要指標。染色強度越高，表明要染到相同的色調所需染料用量越小。
 4.染料的純度
       染料的純度直接涉及到色調的純正性，染料越純，副色越小，染色越易控制。一般情況下，副色組分含量不得超過染料的5%。
5.耐硬水性能
       皮革染料對硬水有不同程度的反應，因此在皮革染色、加脂時盡量采用較軟的水或經過軟化處理的水，以保證染色質量。
 6.染料中的雜質含量
       染料制造涉及許多化學過程和生產階段，在染料產品中總含有一定的雜質影響染料強度，因此雜質含量越高，染料強度越低。
 7.溶解性
       染料的可溶解性是其使用的一項重要指標，特別是在低溫染色、粉狀染色和無浴染色中尤為重要。不易溶解的染料會在皮革粒面或肉面形成點狀色斑，在染料混合時會產生色調的偏移。但若染料溶解性太大，由于其親水性導致上染困難，當用酸固色后將在皮面大量著色而產生浮色。
 8.吸收性能
       染料的吸收性能，是在染色后以單位時間內被皮革吸收的染料占原總染料量的百分來評定。染料吸收性除了取決于染料自身化學結構特征以外，也與皮革的鞣制方法、復鞣劑種類及用量、pH值和染色溫度等有關。染料的吸收能力可用于與其它染料的配位，在染色中需要各種染料具有相近的吸收性能，以確保所染皮革顏色的準確性。
 9.染色堅牢度
       皮革用染料應具有良好的染色堅牢度，其中包括耐光、耐干/濕磨擦、抗遷移、耐熱等堅牢度，對耐洗革還要求染料具有優良的耐水洗、耐汗液、耐堿甚至耐干洗堅牢度。
三、皮革染色工藝
       由于皮革的加工方法、所使用的鞣劑區別很大，染色方法也有所不同。
1.鉻鞣、多金屬結合鞣皮革染色

操作規程：先調好水溫，加入染料和加脂劑，充分攪拌直至染料完全溶于水中。放入已洗干凈的皮衣快速攪拌揉搓10分鐘，加入復鞣劑（預先熱水化開）攪拌20分鐘，分兩次加入稀釋的甲酸（1:20）間隔5分鐘，調PH值3.5～3.8，攪拌10分鐘以上，冷水漂洗一次，脫水，再漂洗1～2次，脫水，入烘干機中（沒有烘干機的可用干洗機水洗機不加液代替，下同）摔打10分鐘（不用加熱）或手工抻平整形，先倒置掛晾2～3小時，再用大小合適的衣架掛晾陰干處，且不可暴曬火烤，八成干時取下，放置塑料袋中密封8小時以上，取出再次放入烘干機中摔打30分鐘或手工搓軟、整形、熨燙。
2.植鞣革及結合鞣法皮革染色
      用植物鞣劑處理裸皮使其變成革的過程稱之為植鞣，這種鞣革方法稱為植鞣法，所鞣制的革稱為植物鞣革，簡稱植鞣革。植鞣劑是從樹皮中提煉出來的，所以又稱天然鞣劑。植鞣革具有組織緊密、堅實飽滿、成型性好，吸汗、吸水能力強、環保等優點，成為近幾年比較流行的皮衣。
       植鞣革在鞣制過程中，由于植物鞣劑中帶陰電荷的鞣質分子和膠原中帶陽電荷的官能團發生離子反應，使皮革纖維上帶有負電荷，而我們所用的皮革染料基本上以陰離子染料為主，電荷相同很難上染，給染色帶來了困難。為了能染出色彩飽滿純正的顏色，染色前要做復鞣預處理，人為的使皮革纖維上帶有正電荷，提高陰離子染料的上染率和結合牢度。

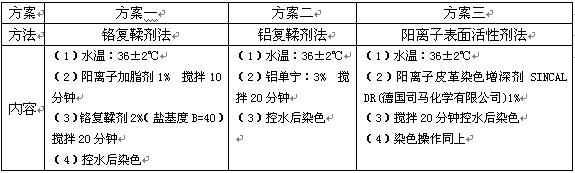

處理工藝如下：

注意：由于鐵鹽能與植鞣劑發生化學反應生成黑色或藍黑色沉淀，并且很難去除，熨燙時有時會使皮面變深，所以植鞣革在水洗、染色過程中切勿與鐵接觸。
