中國服裝集團公司總工程師  聞力生


       作者簡介
       中國商業聯合會洗染業專家委員會主任，中國服裝協會專家委員會副主任，國家服裝工程中心副主任、國家服裝行業生產力促進中心副主任、中國服裝集團總工程師，東華大學(原中國紡織大學)教授。
       兼任中國紡織建設規劃院專家、中國輕工質量認證中心技術專家、全國服裝洗滌機械標準化委員會顧問、中法合辦“北京艾思蒙特高級時裝藝術學校”校長、中國大百科全書紡織學科副主編。
       聞教授長期從事機械設計和服裝工程的教學和研究工作。主持和承擔國家“六五”、“七五”、“八五”、“九五”、“十五”服飾文化與高新技術方面的攻關課題，獲多項國家科學進步獎，1996年被授予國家科技攻關先進個人稱號。現著重現代服裝企業數字化技術、服裝企業工程技術及服裝設備等方面的研發咨詢、教學和培訓。專長于服裝機械洗滌及服裝面料科學。

從服裝結構角度說，服裝可以分為西式和非西式服裝，西式服裝起源于歐洲的15-16世紀，由于當時的服裝裁片和縫制技術的完善，使得服裝的造型精確合體、結構穩定、穿著方便，便逐漸流行于世界各地，因此使它成為現代社會日常的主流服裝，曰之為西服或叫西裝。
       與西式服裝相對應的叫非西式服裝，主要起源于中東、南美、亞洲、非洲等各民族地域的服裝，也可以說是各個不同民族特色的服裝。非西式服裝具有豐富的結構特征，但總體上說存在結構簡單粗略、合體性穩定性差、穿著繁瑣等問題。
       我國的西服穿著與制造發生在晚清和辛亥革命前后，是以“學西洋文化”開始流行起來的，其穿著者主要是官吏、留學歸來的革命者、大都市的知識分子等。當時的都市口岸城市中，學生、教師、洋行和機關辦事員著西裝的最多。最初的西服幾乎是清一色的進口貨。1904年，上海的“王興昌記”制造出我國第一套西服，可謂“國產”，其實是仿制，樣式為小駁頭，下擺方里帶圓，西褲褲管窄小。當時西服這種新生事物的流行，表明社會的變革，也成為當時支持民國的一種表征。1912年10月，民國臨時政府頒發了我國第一個服飾法令，即“服制”，對民國的男女正式禮服樣式、顏色、用料等作出了具體規定，民國時期的服裝主要有西服、中山裝、學生裝、長袍馬褂、襖裙、旗袍等。
       20世紀50年代，西服尚在城市知識分子和少數領導人中穿著，不過此時的西服制作上由于當時尚未發展化學纖維，也沒有粘合襯等輔料，所以此時的西服一般由毛料作為面料，輔料則多由棉織物、棉花等制成，穿著很不舒適，所以這樣的原始西服我們一般叫它為第一代西服。第一代西服雖然在50-60年代末被否定，但隨著當時政治上極“左”的升溫，西服漸漸退出了社會生活，并在“文革”中成為“封資修”的服飾。直到80年代初，中國改革開放以后，由于中央領導人的引領，西服在中國才又逐漸升溫，中國開始了工業化生產加工西服。國家領導人最先穿起西服，隨即就像時尚流行那樣迅速在中華大地蔓延，西服成了改革開放最顯著的政治符號。曾記否？中國共產黨的領導人帶頭穿新式的雙排扣西服，在當時國內外引起極大關注。首先人們從政治上敏感地預感到西服似乎與政治改革相關，穿西裝成為一種改革的政治信號。很快，上行下效，隨即在全國范圍內掀起了“西服熱”。男人們紛紛穿起了西服，甚至農民工也穿起了西服。不過此時的西服，由于改革開放的對外交流、由于化纖工業的發展、由于西服制造加工線的現代化、由于西服輔料的發展、由于服裝時尚流行的發展，西服步入帶有粘合襯工藝的第二代西服時代了，第二代西服講究面料輔料的搭配、粘合襯的合理應用，整體講究輕、薄、柔、挺、翹的效果。
       第二代西服除了品牌以外，最講究的是西服的面料、里料、輔料及它們的配伍性。西服的面料采用棉、麻、絲、毛、化纖織物的都有應用，如圖1所示。在眾多面料中尤以全毛或毛混紡織物較為高貴。

 圖1 各類西服面料

 常用西服面料俗稱及織物組織如下：
 華達呢（gabardine）――斜紋精紡毛織物；
 啥味呢（worsted flannel）――斜紋精紡法蘭絨；
 嗶嘰呢（beige）――素色斜紋精梳毛織物；
 凡立丁（valitin）――薄型平紋精梳毛織物；
 派立司（palace）――混色精梳平紋毛織物；
 馬褲呢（whipcord）――精梳厚型斜紋毛織物；
 貢呢（venetian）――精梳中厚型緞紋毛織物；
 駝絲錦（doeskin）――精紡細支緞紋毛織物；
 花呢（fancy suiting）――精紡或粗紡平紋或斜紋花呢；
 海軍呢（navy cloth）――粗梳斜紋粗紡毛織物；
 麥爾登呢（melton）――粗梳斜紋或平紋絨毛面料；
 法蘭絨（flannel）――平紋或斜紋絨面毛織面料；
 毛滌面料（wool and polyester fabric）――常用毛滌（比例為45：55的平紋或斜紋織物）；
 羊絨及羊絨混紡面料等等。
       西服是各類服裝中結構和工藝最復雜的服裝，其加工工藝水平也是最高的，所以一個國家的服裝工業水平發達與否主要看西服的生產水平。一件西服是由領子、袖子及后片組成的，如果把這各部分剖開來看，各個組成部分都有各種不同的輔料應用，如圖2所示。

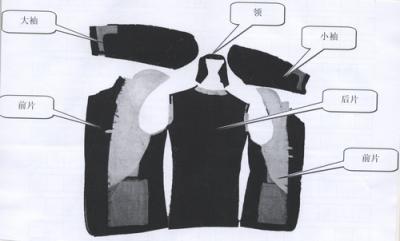

圖2 西服組成

       由此可見，西服輔料的應用除西服里布之外，大部分輔料均集中在前片部分，它上面有口袋布、粘合襯、胸襯、黑炭襯、胸絨、駁頭襯等。當西服面料選定后，如何從與之配伍性出發，合理選擇西服的里料及輔料至關重要，它不但與西服本身造型有關，還與洗滌保養熨燙有關。所謂配伍性是指面、輔、里料在色彩上、熱縮率、水洗縮率、力學性能等指標上相一致。
       西服常用輔料有里料、襯料、墊料、線料、緊扣料等。西服里料的作用是保護服裝面料，遮蓋縫制接縫和輔料使穿著西服具有舒適性和穿脫的方便性，常用西服里料有棉布、真絲綢、尼龍綢、滌絲綢、羽紗、醋酯絲里料、銅氨纖維里料等，其中棉布、真絲綢多有尺寸穩定性差，尼龍綢、滌絲綢尺寸穩定性好，但易起靜電，所以高檔西服采用醋酯絲里料和銅氨絲里料。醋酯絲里料是以纖維素與醋酯發生反應生成纖維素醋酸酯，經紡絲交織成織物，由于其纖維可降解，具有環保性，又由于靜電小，縮水率小，尺寸穩定性好，穿著滑爽，所以常用作高檔西服里料，但它的熱縮性大，洗滌后熨燙需小心。銅氨絲里料又稱賓霜里料，是以棉籽絨為原料，經過銅氨溶液溶解抽絲而制成的，由于它具有降解環保性、抗靜電性、穿著順滑性，所以近年來高檔西服常用它作里料。但是由于其沾水后易產生水漬，所以銅氨絲里料一般只用干洗，這點要特別注意。
       西服的襯料即襯布，它是服裝輔料中最重要的角色，它的品種繁多，市場容量大，對西服的質量至關重要，之所以用襯布，主要可保持西服的結構形狀和尺寸的穩定性，提高服裝的保暖性、抗皺能力和強度，改善西服加工性能。西服常用的襯料有炭黑襯、馬尾襯、麻襯、粘合襯（機織、針織、非織造）、樹脂襯等。西服所用襯種如圖3所示。

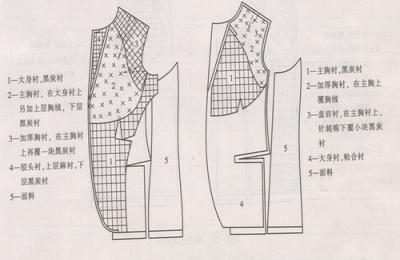

 圖3 西服用襯布種類

      黑炭襯是用動物性纖維（如牦牛毛、山羊毛、人發等）或毛混紡紗為緯紗、棉或混紡紗為經紗，加工成基布，再經過樹脂整理加工而成。因為我國炭黑襯的生產技術是從印度傳入的，因印度人偏黑，這種襯布又呈灰黑色，故當時俗稱“黑炭襯”，這一名稱一直沿用至今，其實它與“黑炭”毫不相干。從其原料組成來說應稱為毛襯，更確切地說是毛混紡樹脂襯布（hair inter-lining）。由圖3可知，黑炭襯主要用于西服前片、肩、袖等部位，可使西服具有挺括、豐滿的效果，由于黑炭襯經過樹脂處理，其水洗、干洗后尺寸變化均在1-2％之間，因此它具有與面料好的配伍性和適應水洗、干洗性能。
       馬尾襯是用馬尾作緯紗，棉或滌棉紡紗作經紗織成基布，再經定型或樹脂加工而成，它主要用在西服前片作蓋肩襯，目前馬尾襯無國家標準，一般水洗、干洗均有適應性。
       粘合襯由于以粘代縫（見圖3右側西服前片），簡化了服裝加工工藝，提高了縫制工效，同時由于使用粘合襯對西服起到了造型和保型作用，使西服更加美觀、輕盈、舒適，大大提高西服的服用性能和使用價值。粘合襯布有許多不同習慣的叫法，例如：熱熔襯布、熱壓襯布、可粘合襯布、涂層襯布等。粘合襯布是在底布上（底布又稱基布，有機織布、針織布和無紡布制成）經熱塑性熱熔膠（起粘結劑作用）涂布加工后制成的襯布。不不同的熱熔膠粘合劑其性能不同，特別是耐干洗水洗的性能不同：常用的聚酰胺（PA）粘合襯布適用于耐水洗的服裝；常用的聚乙烯（PE）粘合襯布有較好的耐水洗性能，但耐干洗性能較差；常用的聚酯粘合襯布（PES）具有好的耐水洗和干洗性能，西服多用之；常用的乙烯醋酸乙烯（EVA）粘合襯布由于其水洗干洗性能均差，只用于服裝的暫時性粘合。為了提高EVA的耐洗性能，對它進行改性處理，變成改性乙烯醋酸乙烯（EVAL），則其耐水洗干洗很好，可應用于西服。粘合襯布用于西服前片的永久性粘合（見圖3右側西服前片）等處，要求在水洗或干洗后不脫膠、不起泡，蒸汽熨燙后不滲膠。我國西服粘合襯使用的評定標準如表1。一般洗滌后要求西服外觀達到四級以上算合格。

       西服的墊料作用主要是賦予西服的豐滿和曲線的外觀，并能糾正人體的某些不足，保證穿著時的美觀大方。西服墊料主要品種有胸墊、肩墊、領底呢。高檔西服的胸墊制作要求很高，原料采用各種型號黑炭襯、馬尾襯、針刺棉、嵌條襯由專用縫紉設備制作而成，一般要求有好的耐洗性能。高檔西服的領底呢一般由羊毛、粘膠纖維及尼龍長絲等材料針刺而成，它的手感及彈性極好，易和西服面料配伍。肩墊用于西服的肩部三角型位置，早期使用的海綿墊肩和噴膠棉墊肩，由于其容易變形變色，正被逐漸淘汰。現在用的墊肩多為無紡布墊肩和棉花墊肩，棉花墊肩因不適用水洗僅適用于非水洗服裝上，無紡布墊肩既適用于水洗也適用于干洗，現代西服上多用。
       綜上所述，第二代西服主要由面料、里料、輔料組成，因此我們在洗滌西服時就應該顧及這些西服的各個組成部分的洗滌性能，最后綜合考慮整個西服的洗滌與熨燙整理。一般西服的洗滌要處理好以下各點：
       1、要按照西服的外觀情況和西服面料的纖維種類來確定洗滌方式。
       一般品牌西服出廠時均標有西服面料成分和洗水標識，這要根據洗衣標識確定洗滌方式。但由于服裝市場的混亂，良莠不齊，有些洗水標識本身就是錯誤的，遇到這種情況，必需小心看準面料纖維成分，再由成分來確定洗滌方式。一般化纖、棉、麻及中低檔西服可水洗，其它類及中高檔西服一般需干洗。
       2、要預先做好洗滌損害西服的判斷。例如由于西服本身選用的面料、里料和輔料不配伍，造成洗滌后起泡、起皺、滲膠、失形、尺寸變化等的損害；有些西服帶有功能的面料，如抗菌抑菌型面料、抗靜電抗紫外線面、里料、防臭防輻射功能面料等，有時會發生洗滌后功能消失或部分消失。
       3、有的西服損壞明顯不能進行洗滌服務。如圖4所示。

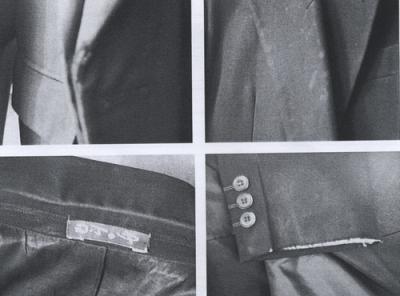

 圖4 損壞明顯的西服

      有些西服在駁頭止口、袖口處明顯損壞，或者領部嚴重磨損掉色、或者明顯和很難恢復的霉斑、或者沒法修復的洞損等，一般不適宜提供洗滌服務。
       4、不能將西服洗滌后的熨燙溫度設置得高于西服粘合襯布的粘合溫度。前面說過，粘合襯布所用的熱熔膠有四大類，它們與西服面料的粘合均有一個粘合溫度，在此溫度下粘合一是不會產生滲膠，二是此時能保證面料與粘合襯之間剝離強度最大，所以我們熨燙西服時，一定要記清不同熱熔膠的粘合溫度。一般PE熱熔膠粘合溫度在140-160°C之間；PA熱熔膠粘合溫度在140-160°C之間；PES熱熔膠粘合溫度在140-160°C之間；EVA及EVAL熱熔膠粘合溫度在80-110°C之間。如果西服面料由棉織物、麻織物、毛織物制作，則因它們的熨燙熱定型溫度在140-205°C之間，設置的不好很容易超過粘合溫度。
       5、西服的洗滌本身是一個復雜且麻煩的事情，因此近年來針對西服的洗滌保養問題，研究開發了一些新型產品，2004年我國著名的西服生產企業――寧波杉杉集團推出了納米防油防污西服；2006年江蘇海瀾集團推出了普通家庭可機水洗的羊毛西服，這種可水洗的西服主要是在羊毛面料中加入了高彈性聚酯纖維，在輔料胸襯中采用滌綸材料，以保持面料輔料不縮水且保形。
       6、前面說過西服的肩墊常用的有海綿墊肩、噴膠棉墊肩、無紡布墊肩、棉花墊肩。由于海綿墊肩和噴膠棉墊肩的彈性差、易變形、易變色、耐用性差。所以只在低擋西服上使用。而無紡布墊肩、棉花墊肩有好的彈性、款式穩定、耐洗耐用，常應用于高檔西服。但是西服經過多次洗滌，墊肩會發生脫脂、縮水、變形和彈性失去，所以洗滌后要加以注意，一旦發現洗滌后西服左右墊肩不對稱，一定是出問題了。
 當人們跨入21世紀時，在服裝市場上出現了一種新穎的高檔西服，曰之為全麻襯西服，它的價格是中高檔西服的5-10倍，要是全進口的，價格至少也在2萬元以上，這種全麻襯西服的材質、加工方法均有別于第二代西服，所以說它是第三代西服。第三代西服的面料利用了當代紡織最新技術，全毛面料全都用120支以上的毛紗織成；第三代西服的輔料取消了粘合襯，以全麻襯替代粘合襯，所以較第二代西服更輕、更薄、更柔、更挺括，穿著更舒適。
       第三代全麻襯西服最早由意大利制成，進入我國服裝市場約在2003年前后，經過近幾年的研究開發，國內外眾多品牌均推出了全麻襯西服，國外品牌就有GUCCI、PRADA、ARMANI、GIVENCHY、HERMES、VERSACE、VALENTINO等，國內也有杉杉、報喜鳥、藍豹等西服品牌。
 現今的麻襯大都由亞麻纖維純紡織物及其混紡（毛麻混紡）的交織物經過煮練和樹脂整理而成。由于麻纖維有好的彈性和韌性，其織物有與棉織物相似的性能，具有強度高、吸濕性好、易導熱、耐酸堿、防腐抗菌性好、風格粗獷、涼爽透濕保健，所以用在高檔西服作襯是其它襯無法相比的。但是我國目前全麻襯自己尚不能生產，多數服裝企業做高檔西服均從意大利進口，因此今后我國發展第三代高檔西服，使它逐漸替代第二代西服還需要些時間，困難主要在于高支面料要開發、全麻襯要開發、無粘合手工覆襯工藝要開發、全麻襯西服工業化生產要開發。
       因為全麻襯西服取消了粘合工藝，因此在洗滌時就沒有了粘合襯與西服面料之間的粘合所帶來的洗滌麻煩，麻襯西服洗滌后不會有起泡、起皺、滲膠等問題。其次全麻襯本身定型溫度在180-200°C之間，這個溫度遠遠高于西服面料洗滌后整燙定型溫度，因此全麻襯西服洗滌后可以放心的熨燙。
