鮑光華

      作者簡介：鮑光華，高級經濟師，溫州市芬尼斯皮革化工有限公司董事長，上海艾歐精細化工有限公司董事長，溫州市芬尼奇皮具修飾科技開發有限公司董事長，瑞安市芬尼斯酒店管理有限公司董事長，溫州市鹿城濱江假日酒店董事長，中共中央黨校校刊理事會副理事長，中國管理科學研究院學術委員會研究員，中國商業聯合會洗染專業委員會皮革護理專業辦公室副主任，上海市皮革技術協會副會長，溫州市工商直屬局個民營協會副會長，溫州市皮革化工商會副會長、黨支部書記，溫州市鞋料商副會長，中國洗染行業專家。在《中國皮革》《理論前沿》《浙江高級經濟師》等國家級、省級刊物發表論文多篇。榮獲“中國科技進步三等獎”、“中國最具影響力財富人物”、“中國民營企業家社會貢獻獎”、“ 中國優秀企業家”等榮譽稱號。


       生產光面革，如開邊珠、擦拭革和漆皮等，對磨過面的皮坯進行充分的填充對涂飾非常重要。納帕革或那些為產生不規則的粒紋面而進行干摔的革，不需要進行填充。
       革的表面填充，一般是提高革的美感。首先通過消除粒面的松面得到均勻的粒面；其次是在不影響革的柔軟度的情況下賦予革豐滿性、耐濕擦性、耐繞折性和耐水洗性。

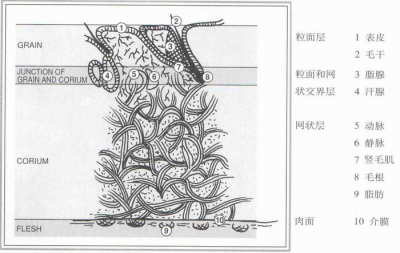

      在顯微鏡下觀察，鮮皮有一層層緊密的細胞組成的上皮組織。動物皮的生長和更新從內層開始。毛穿過真皮中的毛囊，脂腺位于毛囊的中部，產生分泌物。對制革者來說表皮沒有用，在浸灰過程中將和毛一起被除去。緊挨著真皮層的是一層通過鞣制保存的，非常薄沒有細胞結構的基膜。這層平滑緊實的膜層將組成革的“粒面”，在全粒面革中要盡量保存的這一部分。
       基膜通常與內層編織緊密，對制革者來說這是最重要的一部分，就是這部分將轉化為“真皮”。
       為了便于我們分析，我們集中關注革的折痕。考慮真皮的內部不同的結構是很重要的。彈性纖維和膠原纖維垂直于革的切面，神經末端、血管、毛囊、汗腺和脂腺都位于這一層。真皮的這一部分約占整個皮厚的1/3，稱為“粒面層”，“乳頭層”或“次要真皮層”。真皮的下層部分組成了垂直層，由于其纖維編織非常穩固，有大量的編織緊密的粒紋，與占整個皮厚的一半，稱之為“主要真皮層”。
       不需要的皮下組織，主要是粗糙的水平纖維和大量的脂肪細胞，在制革的物理和化學過程中將被除去。由于沒有實際的用途，表皮和皮下組織在制革過程中被除去，而原皮的天然結構被保存了下來。當用手向里彎曲粒面時，沒有產生折痕、松面或任何不同程度的拉伸和壓縮反應。革的這種體現完美規則的結構叫做“粒面緊實度”。
       折疊皮革時，它體現了另外一種最好的性質，即組織精細規則性。這是革是一種均勻物質的證明。制革者就是要致力于保存這種尤其寶貴的性質。如果皮革兩層顯著的不同，在革的“次要真皮層”和“主要真皮層”之間就會引起松面。而這種松面也可能是由于不恰當的工藝造成的。根據革的初始狀態，革的松面會趨于更加明顯或更加不明顯。解決這一問題的技術，根據革的具體狀況和初始條件而定。
       因此粒面的狀況取決于多種原因。動物越小，其皮的次要網狀層和纖維越精細，越有彈性，粒紋就更精致，例如小牛皮即是。然而重皮如牛皮，由于生活在不同的氣候條件下具有不同的飼養方式，通常具有較大的缺陷。
       粒面的填充操作是專門用來在粒面填充恰當的彈性物質，來增強革折疊時抗拉伸和壓縮的能力，以產生精致的粒紋。當然也需要把內部的兩層纖維緊密的結合。除了革表面的平細度，我們還要考慮單個的動物皮的質量，革在折疊時不同表現。如果高度不連續的纖維組成不同的層，在機械擠壓時，粒紋隨著纖維順從或抵制壓力的不同方式而變得明顯，這將導致松面。在一些情況下，內部纖維層能夠產生真正的松面。這是由于在有些部位存在著錯位的、松散的、過度折疊或編織不夠好的纖維部位，如邊肷部位。在表面填充操作中，如果運用不恰當的、過硬的聚合物或樹脂過度滲透革內導致松面會更加嚴重。
       當然，涂飾主要真皮層的纖維更加打開，折疊時更加松散有彈性，折疊時不會產生可見的缺陷，并且降低松面。

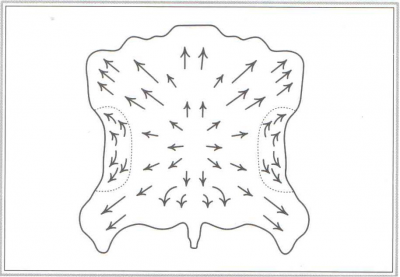

革的主要纖維走向示意圖

      因此，幾個因素影響獲得平細精致的粒紋。并且在一些情況下，填充體系不足以解決不同情況下的所有的問題。芬尼斯公司已經透徹地研究了該問題，并且向市場推出了一系列的在大多數的情況下都有效的，或者跟據不同的革做稍微的調整的專業產品。
       引起松面的眾多原因中，最常見的是粒面和真皮的薄弱處，在折疊時兩層松散。分布于兩層交界處的聚合物能夠加強其結合強度，消除或顯著降低松面的可能性，并且提高革的耐磨性。
       填充樹脂富集于粒面之下，因此不會妨礙磨革性，而且它還可以作為磨革機械操作中的保護層，使革面更加平細均勻。由于聚合物存在于纖維間的縫隙，它增強了革面的緊實度，隨后的涂飾將得益于這種性能。由于遮蓋了革面，可以均勻吸收，使后繼涂飾更輕更快。
       填充聚合物滲入革面后，由于其親和性和良好的彈性確保了后繼涂層的優異的粘合性。這無疑都會提高革的等級。適當的革面填充能夠使革具有優異的的機械性能，解決松面的問題。但是如果填充太膚淺，或其中樹脂不夠，或與后面的涂飾材料不相容，或不適合后面所選的涂飾體系（如聚氨酯，或僅僅只有丁二烯樹脂，而不是丙烯酸），就可能引起遮蓋性不好。芬尼斯的專業填充產品，AR 334和AR 370，能夠用于多種情況。
       下表是一滾涂填充例子：

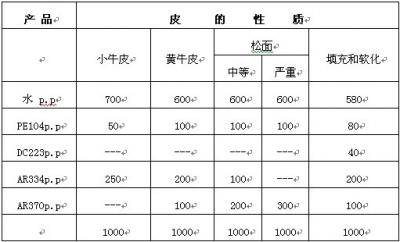

       建議配方：

混合步驟：
       用水將PE 104稀釋，攪拌時加入其他的樹脂乳液。在加入如DC 223一類的軟化油時，將PE 104與DC 223混合均勻，一邊攪拌一邊加入水中，一直攪拌到加入樹脂溶液。

       運用步驟：
       所有的配方既適合滾涂又適合于揩涂操作。AR 334建議用淋幕涂飾（泡沫少，機械性能穩定好）。觀察結果：AR 334非常軟。AR 370是一種較硬的適合用于粒面難固定的革面上，一般不采用。要進行填充的革有特殊的纖維結構，封閉太好或過度的鉻復鞣或表面油脂以及填充劑過多的革面將不利于或不適合進行表面填充。因此，必須進行恰當的復鞣，以確保填充操作的進行。
       當然，也要進行恰當的磨革，并且必須將磨革屑仔細的清除干凈。為了使聚合物充分滲透到革的整個切面，必須使用專門的滲透劑，調節這項操作的滲透劑是表面活性劑， 并且根據反映活性原理，使之在完成其功能之后就與革纖維結合。因此，填充后的防水性不會因為革纖維之間參與表面活性劑而受影響。有時在涂飾混合物中要加入少量的消泡劑。最好使用水乳型的填充劑，而不是溶劑型。它們能夠改善柔軟度，能夠在低溫下干燥（＞65℃）（＞149℃），滲透迅速，能夠使粒面緊實。由于AR 334滲透快，所以運用廣泛，如果效果不佳，就是用純的AR 370和特殊滲透劑PE 104，按建議配方的使用方法運用。
       然而，根據所要加工的革的種類調解工藝，使聚合物充分結合是必須的。并且要根據革的豐滿性、柔軟性和粒面緊實度來調節革。專門用于革面填充的滲透劑是PE 104，也能夠用于涂飾的其他同階段。它能夠降低表面強度，提高滲透性或調節吸收性。PE 104效率高，反映快（它能夠在5-8秒內完成滲透）。并且在大多數的情況下，如在鞋廠用蒸汽處理鞋面革，含有PE 104的膜不會產生膨脹和渾濁。必須用水稀釋后才能將PE 104加入樹脂中，或將它作為最終的助劑加入涂飾混合物中。由于它具有顯著的膨脹性，因此它能夠增大顆粒的尺寸，不是有助于而是妨礙滲透。
       PE 104對皮革業是一種膨脹劑，因此使用時不要超過建議的用量。否則就會過度的膨脹纖維，使其纖維之間的空隙變小，也會妨礙聚合物的滲透。在純鉻鞣或輕植鞣革的涂飾中，使用少量的醇酯（或乙醇）和建議的滲透劑的量，能夠有效地促進滲透。
       然而這些極性溶劑會使鞋面革在接受蒸汽處理時產生膨脹。如果要防止或除去操作中產生的泡沫，可以加入少量的消泡劑。如果獲得的結果不滿意，則可以重復此操作。最好少用含硅的助劑，因為它能夠產生“魚眼”或其他的缺陷。有過量泡沫形成的滲透劑會影響聚合物的沉積量。
       為了確保首次試驗的成功，聚合物的沉積量和滲透強度按以下評估：對大多數的過程，沉積8-10%的固體聚合物已經足夠。有時為得到特殊的效果或處理的革嚴重起殼時，需要重復此項操作。
       如果分兩階段進行滲透或重復填充，最好用低含固量的乳液（6-8%），注意聚合物的總量是兩次之和。這種操作通常用于革吸收性能不好的情況下，而在具有高吸收性能的革上，即使首次試驗，也可以采用高固含量的乳液（12-15%），這將降低其吸收率。
       當革在對折反應良好時，運用6-8%對聚合物乳液，可以得到軟革。在確定丙烯酸樹脂乳液的固含量之后，可滾涂、淋幕涂或揩涂200-300g/㎡溶液，對于更厚的重革，可以增加到400g/㎡。低于200g/㎡的量不能保證足夠的滲透。
       通常，與其降低所用溶液的量，不如運用固含量更低的溶液。滲透的效果能夠通過檢查革縱切面來觀察和檢測。聚合物必須透過粒面層到達真皮層。最好的涂飾技術是那些能夠確保溶液質量穩定的方法。因此要盡量避免噴涂，以防水霧化進行化合物組成調整。除了要求必須涂飾200g/㎡的要求外，所有的難題都集中于背脊線兩邊的邊肷部位。
       下一步操作是懸掛或粒面對粒面的堆置過夜。為了使聚合物通過毛細管和滲透作用分布均勻，至少需要幾個小時。在干燥之前，聚合物與革的最初的結合已經完成。這時再調整革的柔軟性的可能性比較小。通常進行真空干燥，它可以使革面光滑均勻，使革變平，為磨革做好準備。
       磨革紙為320-600#。用太細的磨革紙會降低粒面層的吸收，不能濕潤封閉革面，給后繼的涂飾帶來困難。然而，如果紙太粗，就會使革面起印或割傷革面。雖然這些缺陷能夠在涂飾中遮蓋，但在鞋面革的拉伸和裝楦時，能夠重現，并且在這時就很難再遮蓋住。
       上述操作完成后，一般革要經過振軟。另外一種是通過濕潤和膨脹使革纖維移動，再通過干燥固定。最后的機械操作使革恢復原來的柔軟性。

                                                                （作者單位     溫州市芬尼斯皮革化工有限公司）
